ヒーターホース用水温センサーアダプター

Defi製 水温センサーに合わせて開発したセンサーアダプター

LA400コペンを始めとする横置きKFエンジン搭載車、HA36アルトなどのR06A搭載車は、ラジエターのアッパーホースが非常に短い上に直角に曲がっている関係で、セオリー通りに水温センサーアダプターを追加するとエンジンの前後の揺れを吸収する振り幅が足りなくなり、アダプター接続部分に負担がかかり冷却水漏れを起こします。
またアッパーホースで水温を計測すると、サーモスタットが開くまではホースに温水が回らず水温計が正常に動作しませんでした。
従来の車種に比べラジエターアッパーホースが短い代わりにヒーターホースが長くなっていることに注目し、ヒーターホースに適合するセンサーアダプターを製作しました。
ヒーターホースがラジエターアッパーホースよりも長いことに加え、直線部分が長く取れることから、アダプターを追加してもエンジンの揺れを吸収する振り幅への影響が最小限に抑えられます。
アダプターを追加した部分に負担がかからないため、接続部分からの冷却水漏れの発生を防ぎます。
またヒーターホース回路はバイパス回路になっていることから、サーモスタットの開閉状態に左右されずに正しく水温が計測できます。

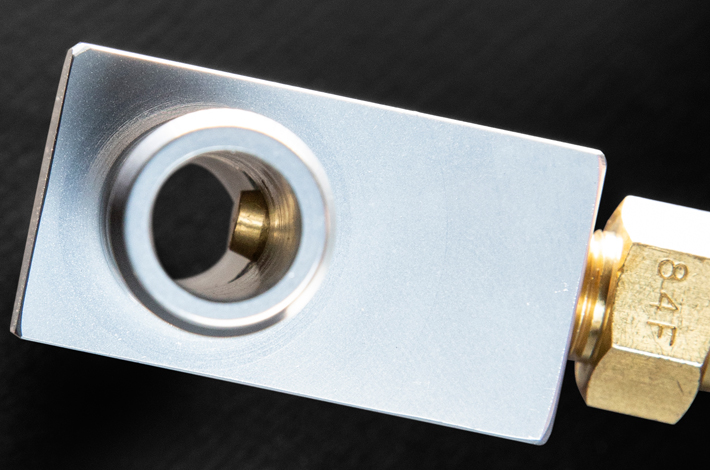

アダプターはアルミ削り出しの一体成型とし、クリアアルマイト処理を施しましたので耐久性も抜群です。
センサーはDefi製を基準として設計しました。
冷却水通路への影響を考慮して、センサー計測部突出幅は3mm程度になるように製作しています。

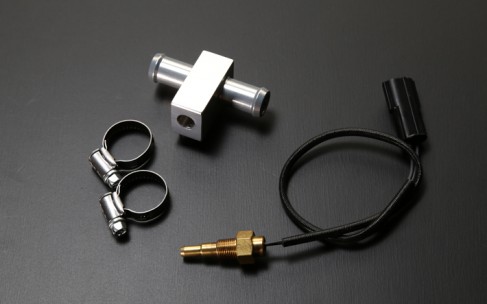

KIT内容
■センサーアダプター本体
■ホースバンドｘ2 　　　　　

主な製品仕様
アルミ削り出し一体成形
クリアアルマイト処理

各部寸法
ホース接続部：φ14
センサー取付部：1/8pt
横幅：62mm
高さ：40mm
奥行：22mm
